Nintendo NES Regio Vrij maken

In deze guide gaan we een Europese PAL Nintendo NES Regio Vrij maken, zodat je er ook Amerikaanse NTSC games op kunt spelen.

Sommige NTSC games werken ook na deze mod niet (goed) op een PAL console, maar de meeste NTSC games kun je na deze mod zonder problemen spelen op je Europese console. Let wel dat NTSC games op een andere framerate draaien dan PAL games (60Hz versus 50Hz), dus als je een Amerikaans spel op een PAL console speelt zal de Gameplay en de Muziek net iets langzamer zijn dan je gewend bent.

Deze handleiding maakt gebruik van de foto's van Ifixit.

Tijd: 10 minuten

Moeilijkheidsgraad: Gevorderd

Benodigdheden:

• Een originele Nintendo NES Console.
• Een kleine kruiskop schroevendraaier.
• Een pincet of mini schroevendraaier.

Voorbereiding

Lees eerst de volledige guide door om een idee te krijgen van het stappenplan. Zorg dat je alle onderdelen goed bewaard. Je hebt ze later in het stappenplan weer nodig om de console terug in elkaar te zetten. Neem rustig je tijd.

Stap 1

Verwijder de 6 schroeven op de achterkant van de NES Console met de Kruiskop Schroevendraaier. Draai de console vervolgens om en verwijder de bovenkant.

Stap 2

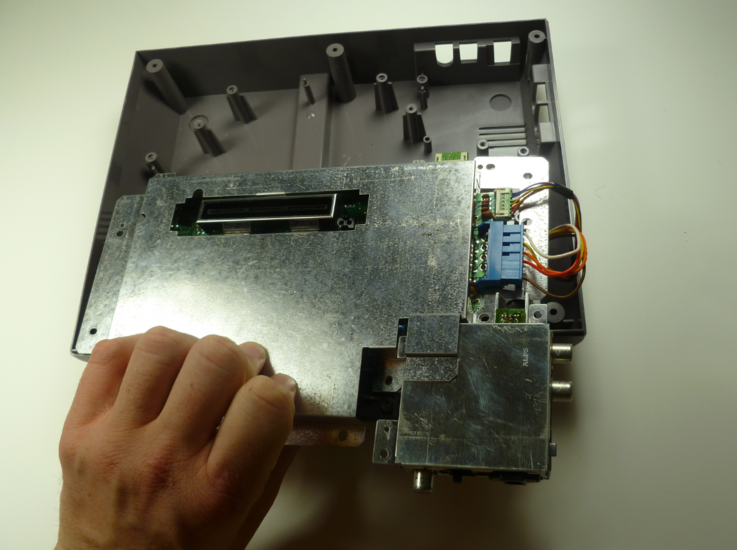

Verwijder de 7 schroeven op de metalen overkapping van de NES console. De precieze locatie en het aantal van deze schroeven kan afwijken op jouw model NES. Nu ligt de metalen overkapping los. Verwijder deze.

Stap 3

Verwijder de 4 schroeven van de zwarte cartridge houder.

Stap 4

Verwijder de cartridge houder door deze voorzichtig naar je toe en omhoog te schuiven.

Stap 5

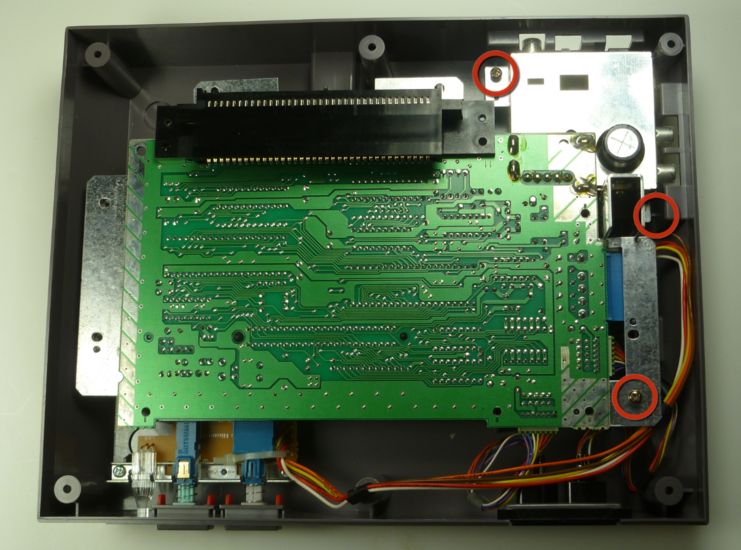

Verwijder de drie schroeven waarmee het moederbord aan de onderkant van de casing vast zit met de kruiskop schroevendraaier.

Stap 6

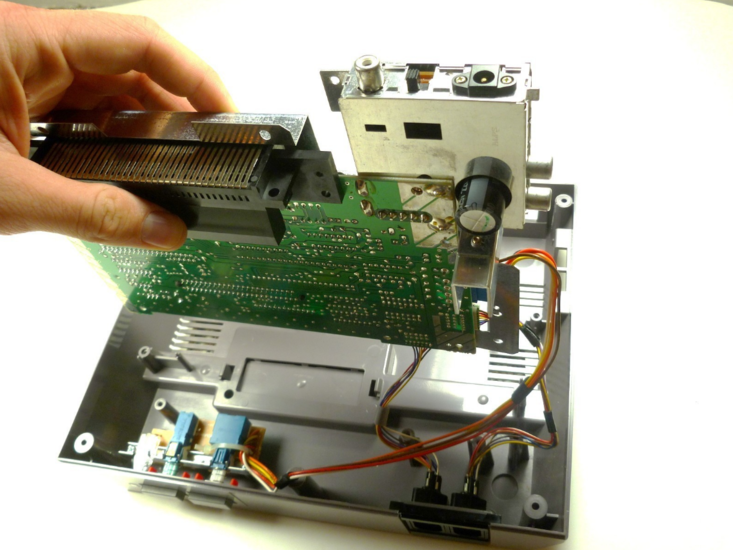

Het moederbord zit nu los van de case, maar nog wel vast aan 3 connectors. Haal het moederbord voorzichtig uit de case en draai hem naar je toe om.

Stap 7

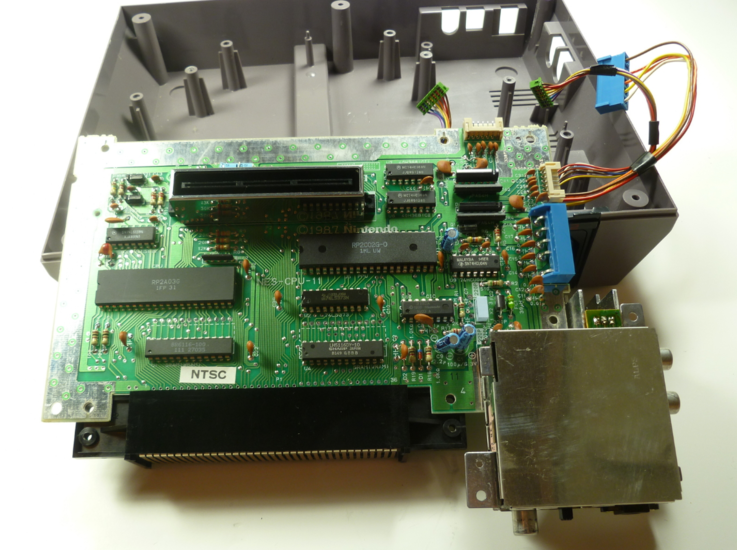

Verwijder de 3 connectors van het moederbord door hier voorzichtig aan te trekken. Let op dat je goed onthoud welke connector waar gaat, zodat je ze weer op dezelfde plek terug kunt stoppen. Eventueel kun je de rode connector (op het plaatje) ook laten zitten.

Stap 8

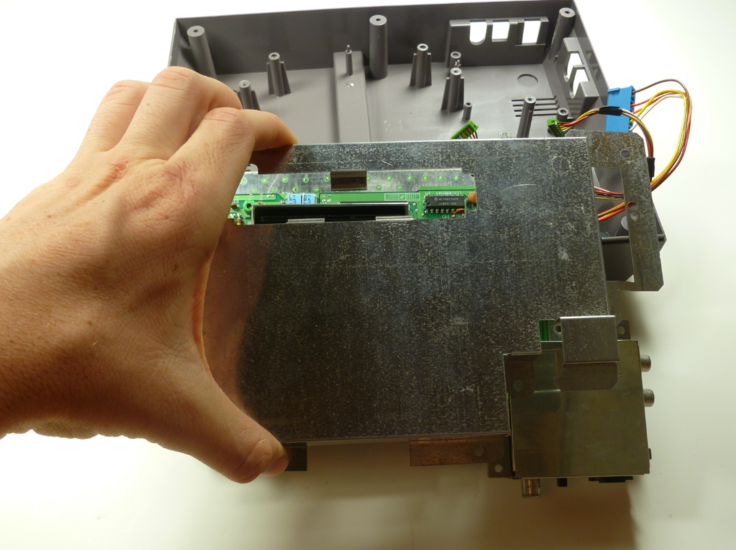

Haal de metalen cover van het moederbord af. Nu kun je het moederbord bewonderen in al haar naakte glorie.

Stap 9

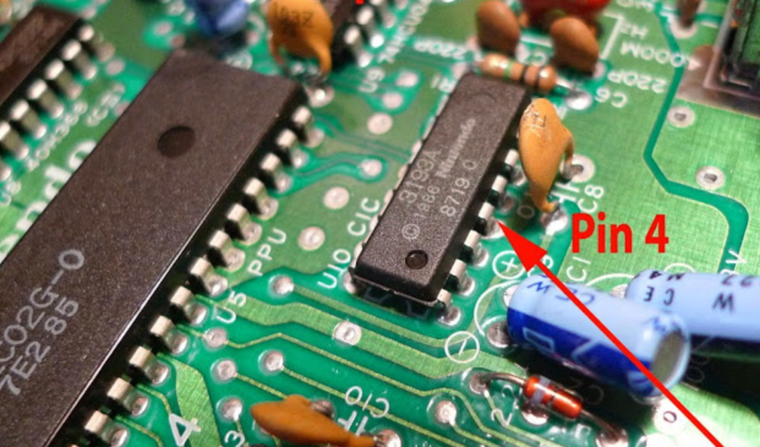

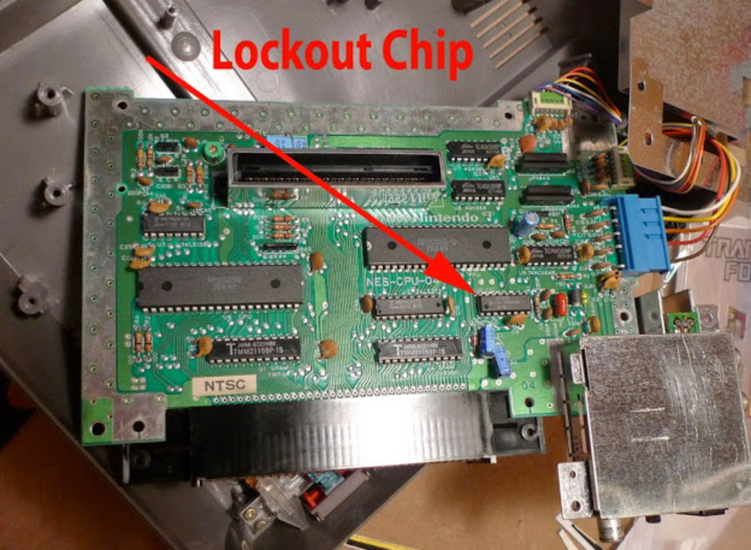

Lokaliseer de 4e pin van links aan de onderkant van de chip op het onderstaande plaatje. Dit is de vijand!

Stap 10

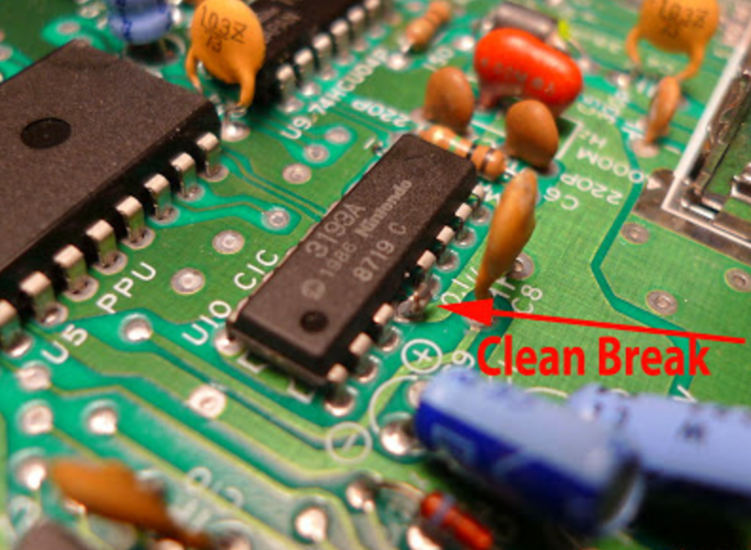

Gebruik een Pincet of een andere tool om dit pinnetje voorzichtig los te wrikken. Het maakt niet uit of je het pinnetje uit de chip of uit het moederbord los maakt, of desnoods met een soldeerbout door midden smelt, zolang er maar geen verbinding meer wordt gemaakt op die plek.

Stap 11

That's it! Je NES is nu Regio Vrij. Nu kun je alle voorgaande stappen in omgekeerde volgorde doorlopen om de NES weer in elkaar te zetten.
